中央空调从选购到使用需要经历一个漫长的过程，尤其是在安装过程中，我们更是要关注每一个小细节，如果安装不当就会导致各种故障频发，今天中央空调维修网小编来给大家分享一下松下中央空调维修中安装不当导致的这些问题该怎么解决。

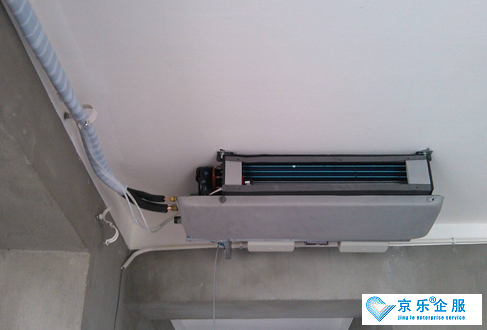

一、通风与空调设备链接的回风口噪声大
现象：噪声大
原因分析：风口材质不符合要求、风口大不易固定牢固。
防治措施：选择符合标准要求的材料，加强验收，安装需加强与土建专业配合。
二、空调冷热水铜管管道系统的接口渗水
后果：采用紫铜管的空调冷热水管道与设备镶接的部件(如风机盘管、空调机组)以及承插焊口处，经冷热水交替使用后出现漏水和渗水造成整个系统不能正常使用。
措施：
(1)根据设计要求，正确选用管材、管件及连接方式，不同型号的管材、管件不易混合使用。
(2)管子内外表面应光滑、清洁，不应有针孔、裂缝、分层、粗糙拉道、夹渣、气泡等缺陷。黄铜管不得有绿绣和严重脱锌。
铜管内外表面允许偏差：纵向划痕深度不大于0.35mm;横向凸出高度或凹入深度不大于0.35mm;疤块、碰伤或凹坑，其深度不超过0.03mm，面积不超过表面积的0.5%。
胀口或翻边连接的管子，施工前应每批抽1%且不小于两根进行胀口或翻边试验。如有裂纹需进行退火处理，重做试验。如仍有裂纹，则该批管子需要逐根退火、试验，不合格者不得使用。
管材与配件的公差配合必须吻合。铜管的椭圆度和壁厚的不均匀度必须符合产品质量标准规定。目前采用成品配件较多，必须加工质量好。
(3)铜管的焊接必须严格执行操作规程，保证焊接质量。用于空调系统的紫铜管焊接形式以搭接较多，要求接头质量好;搭接长度一般为管壁厚度的6～8倍，管子的公称直径小于25mm时，搭接长度为(1.2～1.5)D。搭接焊还必须保证焊接连接面之间有一定的间隙;间隙过大、过小都会使钎焊接头质量变坏，间隙的大小与使用钎料有关，采用钢锌钎料间隙为0.1～0.3mm，采用钢磷钎料间隙为0.03～0.25mm。
(4)铜管膨胀系数大，管道系统的膨胀量大，如果直管段较长时，应在适当处设置波纹补偿器，以消除膨胀量。
三、风管或木垫隔热层固定不牢
后果：风管、水管隔热层固定不牢或从风管、水管表面脱落、空鼓，以致风管、水管外表面无隔热层，造成能量散失，影响使用效果，而且夏季还可能在风管、水管表面形成冷凝水。加快风管、水管的腐蚀。
措施：
(1)风管保温钉粘贴部分的表面要擦拭干净，保温钉要采用防松措施减少隔热层脱落;接缝应严密，采用胶粘保温钉的风管应尽可能避免水侵蚀风管，造成保温钉脱落。
(2)保温钉的数量应满足：
风管上表面(顶面)不少于6个/m2;
风管侧面不少于10个/m2;
风管下表面(底面)不少于16个/m2。
(3)不得使用过期的粘贴剂。
(4)保温层粘贴后宜进行包扎或捆扎，捆扎不得破坏保温层。包扎的搭接处应均匀贴紧。
(5)水管隔热层如采用硬材质，必须保证隔热层的形状与水管一致，法兰接口、管件、及接缝处不要有缝隙、孔洞，并进行包扎或捆扎;采用软材质必须保证松紧适度，有防潮层，接缝或接口应密封。
以上就是京乐企服为大家整理《松下中央空调维修:安装不当导致的这些问题》的全部内容了，如果还有疑问请咨询24小时在线客服小姐姐。
本文标题：松下中央空调维修:安装不当导致的这些问题
本文作者：京乐企服
本文链接：/news/4942.html
