建筑物功能：办公室
高宽比类型：高层
建筑总建筑面积：五千多㎡
地顶层数：三层
地底叠加层数：一层
工程图纸深层：施工图
具体内容：空调,自然通风,防排烟
冷热源：水地源热泵系统
空调系统：气体-水系统
本工程项目为***写字楼，地底一层，为 ** 或仓库；地面上三层，为办公房等。总建筑面积为5000多平方米。空调供暖总面积约3600平方米。
本建筑工程设计范畴包含该建筑物的房间内空调、冷热源计算机房、自然通风及防排烟设计方案。
冷热源：
本工程项目采用地源热泵系统发电机组给予夏天冷源和冬天热源，计算机房建在一层，采用两部地源热泵系统冷水源热泵机组，识别码LR-1,2。每台水源热泵机组致冷时：额定值空调制冷量为220KW，冷藏温度为12/7°C，制冷温度为25/30°C，制暖时：额定值供热量为204KW，开水温度为40/45°C，凉水温度为8/3°C。
空调方式：
采用盘管风机加新风系统系统；夏天制冷，冬天供暖。盘管风机为立式起重吊装（起重吊装在梁架构内），各层设一台新风机组，起重吊装在走廊吊顶内。
空调/供暖水系统：采用两管控变水流量系统，夏天制冷，冬天供暖，水系统采用闭试胀大定压罐定压，冬夏天运作采用电动式或手动式转换。
相匹配水源热泵机组LR-1,2，房间内侧水系统设两部循环水泵，室两侧水系统设两部循环水泵，不机器设备用泵。定压设备采用机械设备，包括但不限于两部补离心水泵。房间内、室两侧各自定压。
空调系统的工作中温度为40~45°C，压力≤0.6MPa，系统总摩擦阻力为25KPa。

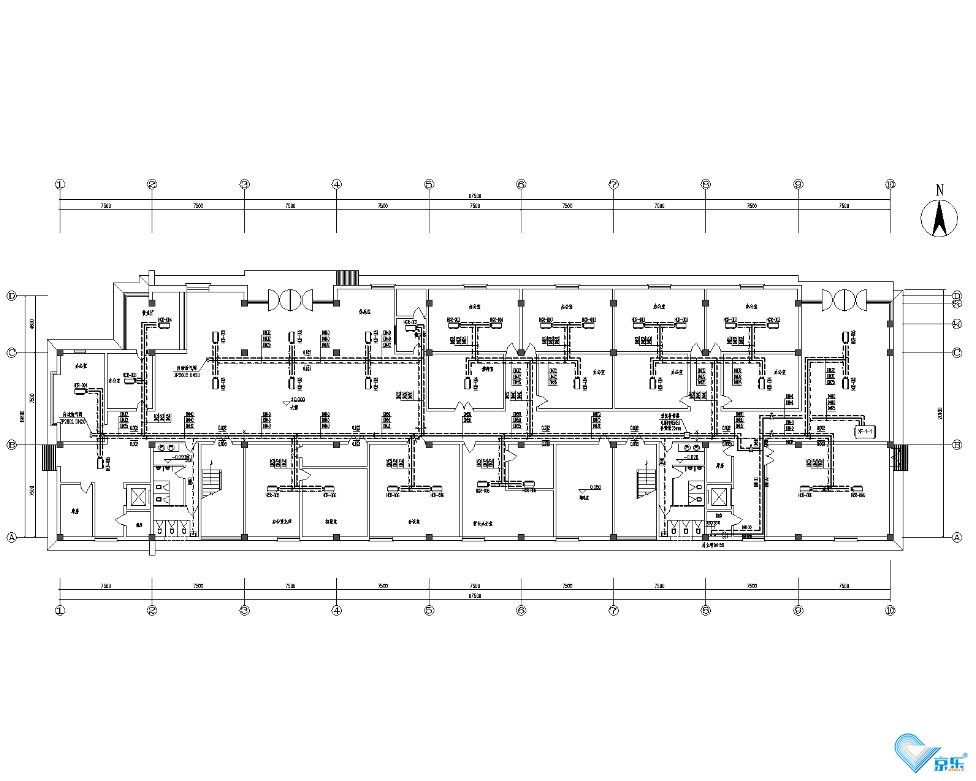

首层空调自来水管总平面图

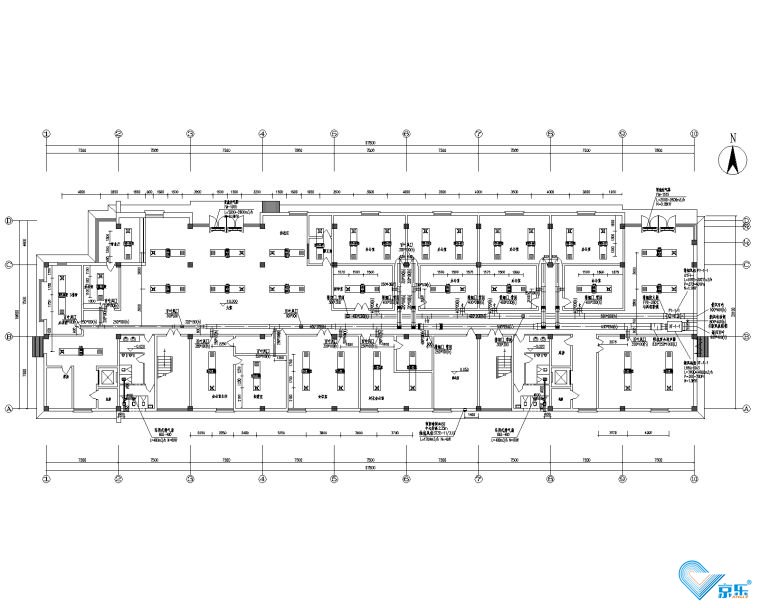

首层自然通风空调总平面图
系统总摩擦阻力为25KPa。
首层空调自来水管总平面图

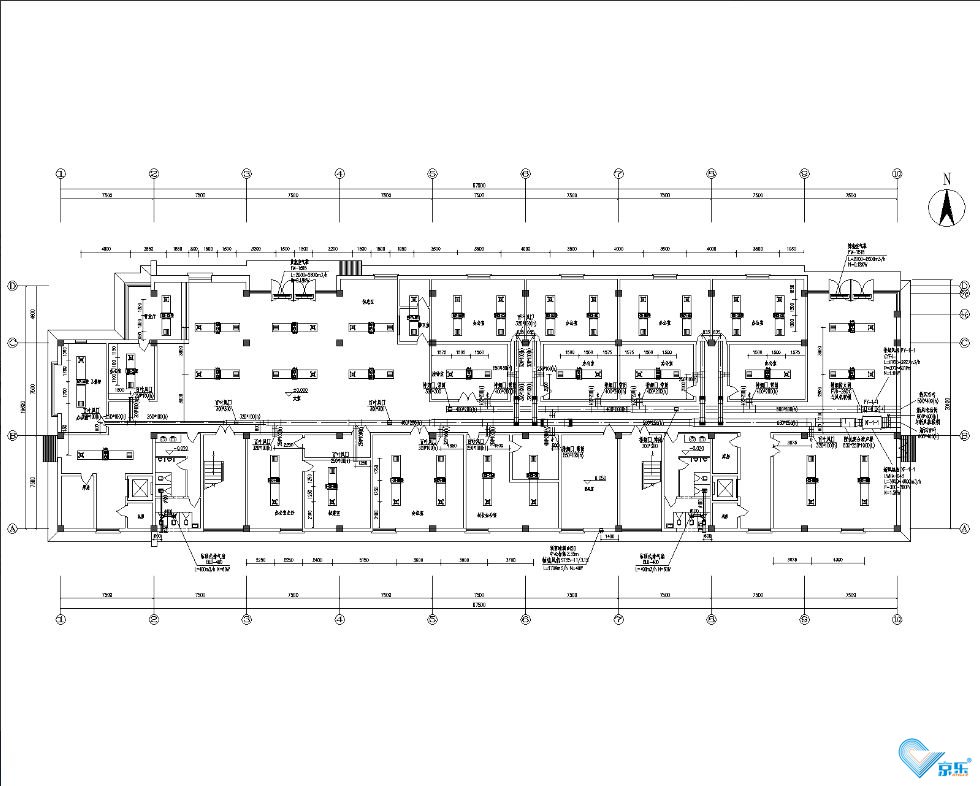

首层自然通风空调总平面图

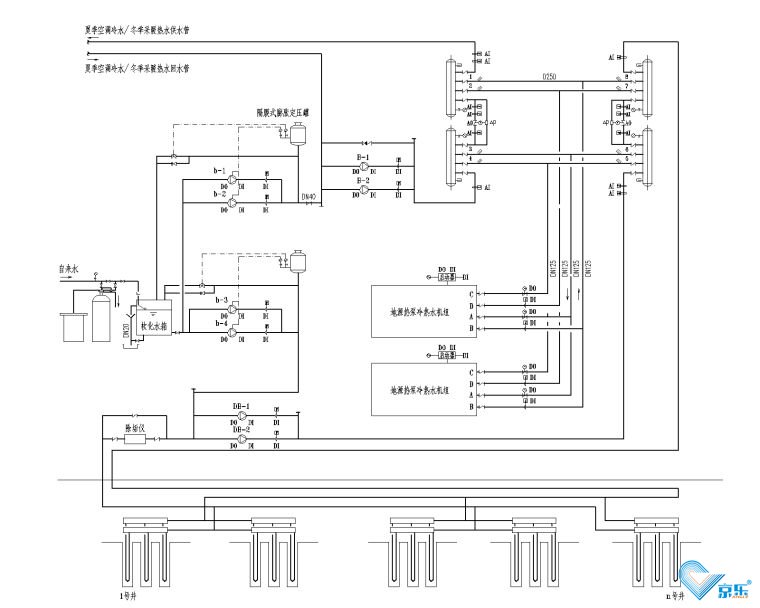

空调冷热源系统图
空调冷热源自动化控制电路原理图
机器设备计算机房节点详图
总缩图
